涡轮流量计产品说明

► 明亮的可视指示，同时可以选择脉冲直流输出或可调的1amp 开关
输出。
► 流量范围从0.1GPM 到 60.0GPM
► 紧凑的在线式外壳
► 可提供优质的塑料、黄铜或不锈钢封装

为了给您提供多用途的涡轮流量计，我们对整个RotorFlow® 转子式流量传感器系列 进行了进一步的改进。新一代的Gems RotorFlow® 转子式流量传感器，RF-2500 系列流量传感器，有了全新的整体结构，采用菊花形转子、更加牢固的整体结构、瓷转轴、 更好的密封。更加耐用，对化学物质、温度和压力的耐受力也更高。如今的RotorFlow® 转子式流量传感器是最新型的，而且提供了更多的选项，更好的操作性能和比以往任何时候都好的耐用性。所有这些优点加上合理的价格，特别适用于大批量的OEM 应用。
信号输出
RFO 型流量传感器的输出信号是输入直流电压的开/ 关脉冲，它可与任何数_字逻辑兼容。输入电压的范围为4.5 ～ 24VDC。输出脉冲的频率同流量成比例_，并且大致为低流量时25Hz 到高流量时
225Hz。对于流量监视或测量应用，RotorFlow® 的RFO 型传感器提供与流量值成比例_的脉冲直流电压输出。4.5 ～ 24VDC 脉冲电压输出的范围十分易于同大部分的数_字逻辑电路结合。RFA 型RotorFlow® 流量传感器提供连续的0 ～ 10VDC 模拟输出。多用途的RFA 型RotorFlow® 传感器还能提供与模拟输出同步的脉冲输出。
工作原理
1. 当液体流经RotorFlow涡轮流量计时，磁性转子的转动同流量成比例_。这导致一系列的磁场（转子叶片）激励霍尔效应传感器，产生一系列电压脉冲。
2. 输出脉冲（RFO）的电压与输入电压（4.5 ～ 24VDC）相同，其频率与流量成比例。输出信号可传送给累积器或其它控制器。RFA 型模拟传感器的输出信号范围为0-10VDC。
3. RotorFlow® 指示器安装时，流体可以从任意一个端口流入。将流体入口置于转子上端，并保持水平，可以优化RotorFlow® 的工作性能。







---

---

---

Gems turboflow ®涡轮流量计是理想的医疗设备的应用涉及低流量液体监测。小型涡轮的反应迅速/关闭流特色。此属性，再加上一个低成本和0.5 ％的可重复性，使得turboflow ®涡轮流量计的理想人选更换计时器配药系统。不同于现有的定时系统，我们的证明，涡轮技术是不受系统压力变化的影响。每个流量传感器经过100 ％测试，以确保常年内的正常应用。流量传感器的标准的电源和输出出规格可以很容易地改进，以适应当前的控制器.
工作原理
流体流动的原因，当液体流经产品内有刀刃的转子内turboflow ®机构，把在一角速度成正比的速度流体测量。由于叶片通过下方的一磁线圈回升，频率信号产生的。每个脉冲等于一个相当量的流体。该高频脉冲是成正比的转子角速度和流速。脉冲信号随时传送给本地或远程的电气仪表。

特征
•体积小巧，结构紧凑
•低液体流率
•快速响应时间
•精度高， ± 2％ ± 3 ％

•适合在狭小空间
•可靠的功能，在低流量利率
•反应迅速启动与停止
 使用的设备，
•牙科灭菌器
•组织处理 •流体监控应用
•换热器的医疗激光器 •幻灯片染色
•超/低温系统 •冷却循环
•体温 •洗手/洗涤剂

---

---

---

---

Turbotron 系列涡轮流量计/流量传感器是计量的传感器或用于液体的定量输入。精巧的设计，宽广的测量范围和令人信服的精确度量，使它具有广泛的应用。

 优势
这些优势证明它适合于在众多的领域中应用。
►固定的脉冲速度,几乎没有连续偏移
►宽广的测量范围，比如 1：20应用广泛
►高精度测量范围0.5％或 1％，测量变量可靠
►高质量宝石轴承，耐磨损，相当长的使用寿命
►特别设计的导流片，使流量从四面一致的流向转子，因此极大的降低了磨损
►对峰值不敏感甚至恶劣的条件下也可给出可靠的测量变量
►有多种安装位置
不同的设计产生灵活完善的配置
►塑料,黄铜和不锈钢
►插座接头或固定的连接电缆
►加强轴承长寿命更适于连续工作和大流量
转子的转速被转化成电脉冲信号
►VTH,VTP和VTM涡轮流量计装有带磁体的转子.霍尔传感器识别转子的旋转.
►VTI在涡轮上有不锈钢针，靠电感接近开关探测转子的旋转。
两种情况都可获得流量成比例的频率信号(方波信号)
 产品原理
流入涡轮的液体由导流片分割成4束水柱,他们从四个方向碰撞转子使其运动.从四面作用于轴承上的力,均衡一致,大部分相互抵消,将磨损减少到最低.极其坚硬的轴承材料,宝石和硬金属,是其超长寿命的另一个保证.



---

---

---

---

---

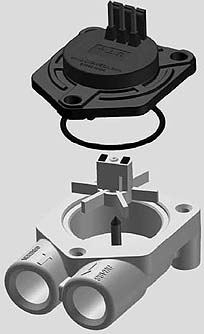

900系列微小涡轮流量计 是一个精密流量检测流量计，它可用于几乎任何应用在非常精确的液体流量的测量。综合电子脉冲发生器的保障几乎不受限制地运行工作。叶轮运行的零轴承支点是由特殊合金制造而成的,其材质有应用在瑞士制表业中的钟表轴承。900系列微小涡轮流量计根据不同的类型的流量测量可选不同的材料，轴承和电气输出.

900系列微小涡轮流量计产品即使在长期连续工作的条件下也能保持±2%的精度和±0.25%的重复性读数。由于灵巧的内部结构设计使产品在工作时不会形成沉淀，所以流量计的使用完全不会污染所测量介质的。因此即使是极为苛刻的要求例如半导体集成电路和芯片的生产流程中使用的刻蚀剂，具有极强的耐蚀性，并如有一个极微小的颗粒落下，也会使芯片成为废品，这些900系列微小涡轮流量计产品都能满足。

---

---

---

---

---
